教你幾個快速定位光纜電線線路故障的辦法

光纜(optical fiber cable)是為了滿足光學、機械或環境的性能規范而制造的，它是利用置于包覆護套中的一根或多根光纖作為傳輸媒質并可以單獨或成組使用的通信線纜組件。光纜主要是由光導纖維（細如頭發的玻璃絲）和塑料保護套管及塑料外皮構成，光纜內沒有金、銀、銅鋁等金屬，一般無回收價值。

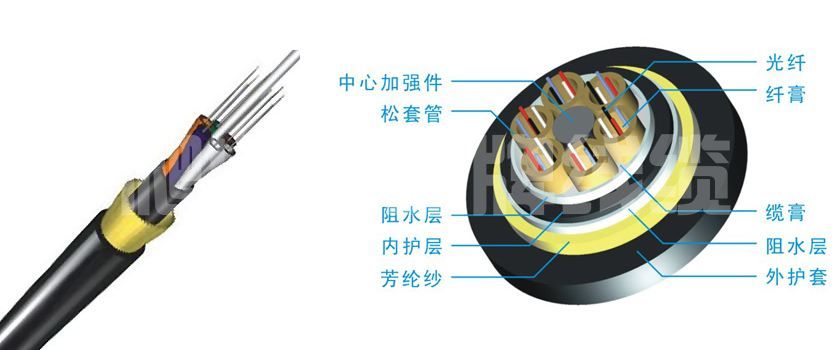

光纜是一定數量的光纖按照一定方式組成纜芯，外包有護套，有的還包覆外護層，用以實現光信號傳輸?shù)囊环N通信線路。 即：由光纖（光傳輸載體）經過一定的工藝而形成的線纜。光纜的基本結構一般是由纜芯、加強鋼絲、填充物和護套等幾部分組成，另外根據需要還有防水層、緩沖層、絕緣金屬導線等構件。

光纜是由纜芯、加強鋼絲、填充物和護套等幾部分組成，另外根據需要還有防水層、緩沖層、絕緣金屬導線等構件。光纜由加強芯和纜芯、護套和外護層3部分組成。纜芯結構有單芯型和多芯型兩種：單芯型有充實型和管束型兩種；多芯型有帶狀和單位式兩種。外護層有金屬鎧裝和非鎧裝兩種。

光纖光纜市場不斷發展，光纖光纜線路被大量敷設和使用，而在此過程中，其可靠性和安全性也越來越受到人們關注。相關數據顯示，大約三分之二以上光纖通信中斷的主要原因是光纜線路的故障。此刻如何提高光纜線路故障定位準確性成為光纖通信需要解決的重點問題。

首先、了解儀表如何使用，掌握儀表的使用方法，有助于準確測量。

設置好OTDR的參數。使用OTDR測試時，必須先進行儀表參數設定，其中最重要的是設定測試光纖的折射率和測試波長。只有準確地設置了測試儀表的基本參數，才能為準確的測試創造條件。

使用儀表的放大功能。應用OTDR的放大功能就可將光標準確置定在相應的拐點上，使用放大功能鍵可將圖形放大到25米格，這樣便可得到分辨率小于1米的比較準確的測試結果。

調整準確的測試范圍檔。對于不同的測試范圍檔，OTDR測試的距離分辨率是不同的，在測量光纖障礙點時，應選擇大于被測距離而又最近的測試范圍檔，這樣才能充分利用儀表的本身精度來進行測量。

其次，維護管理過程中應建立準確、完成的原始文件資料。這些準確的完成的光纜線路文件是故障測量、定位的基本依據。因此，維護管理過程中不能疏忽大意，應該建立真實、可信、完整的線路資料。

而在光纜接續監測時，記錄測試端至每個接頭點位置的光纖累計長度及中繼段光纖總衰減值，同時也將測試儀表型號、測試時折射率的設定值進行登記。準確記錄各種光纜余留。詳細記錄每個接頭坑、特殊地段、S形敷設、進室等處光纜盤留長度及接頭盒、終端盒、ODF架等部位光纖盤留長度，以便在換算故障點路由長度時予以扣除。

此外，測量過程中應該保持測試條件的一致性。障礙測試時應該盡量保證測試儀表型號、操作方法及儀表參數設置等的一致性，這樣的測試結果才有可比性。因此，每次測試儀表的型號、測試參數的設置都要做詳細記錄，以便于以后利用。

最后，綜合分析。障礙點的測試要求操作人員一定要有清晰的思路和靈活的處理問題的方法，邏輯思維清晰無論在哪里都很受用。一般情況下，光纖光纜線路的兩端進行是雙向故障測試，然后結合原始數據進行分析，進而準備判斷故障的具體位置。當故障點周圍的鏈路沒有明顯特征、具體現場無法確定，那么我們可以采取就近接頭處測量方法，可在初步測試的障礙點處開挖，端站測試儀表處于實時測量狀態。

光纖通信中，如果遇到光纖中斷，我們首先考慮光線纜故障并且對其采取一定的定位措施，首先檢驗外部然后到傳輸。外部的例如：光纖斷裂、電源中斷等然后再測試傳輸設備。因此，如何提高光纜線路故障定位準確性有助于精確判斷故障點。
